Bolera en arduino
BOLERA CON ARDUINO
ANTONIO JAVIER GARVI CERRO
JORGE AGUILERA LÓPEZ
DIEGO DEL CASAR SÁEZ
GII – Grupo 7
- Introducción.
Hemos hecho una maqueta que simula el funcionamiento de una bolera real a pequeña escala.
La hemos llevado a cabo con un Arduino y basándonos en el uso de 10 electroimanes, 2 motores, 10 sensores LDR, 10 LEDs bicolores, un display y mucho trabajo de bricolaje y electrónica.
2. Memoria.
3. Materiales y precios
1 Arduino Mega |
40 € |
2 Motores |
6 € |
10 Electroimanes |
0 € (sacados de telefonillos viejos) |
1 Relé |
2 € |
1 L293D Motor Driver |
3 € |
10 Leds bicolores |
3,40 € |
1 Display |
4 € |
Tablas, listones (madera) |
15 € |
Placa para prototipado de cobre perforada |
6 € |
10 Sensores LDR |
6 € |
Zumbador |
Incluido en el Kit de Arduino |
2 Canicas |
0,50 € |
Resina para 10 Bolos |
8 € |
Fuente de alimentación de PC |
Vieja de un ordenador sin usar |
Lámina de metacrilato |
6 € |
1 Lector de CD para levantar los bolos |
También viejo de un ordenador sin usar |
4. Esquemas
Al ser el esquema general demasiado grande, hemos decidido poner tres esquemas de los elementos más importantes para que se vea y entienda todo mejor.

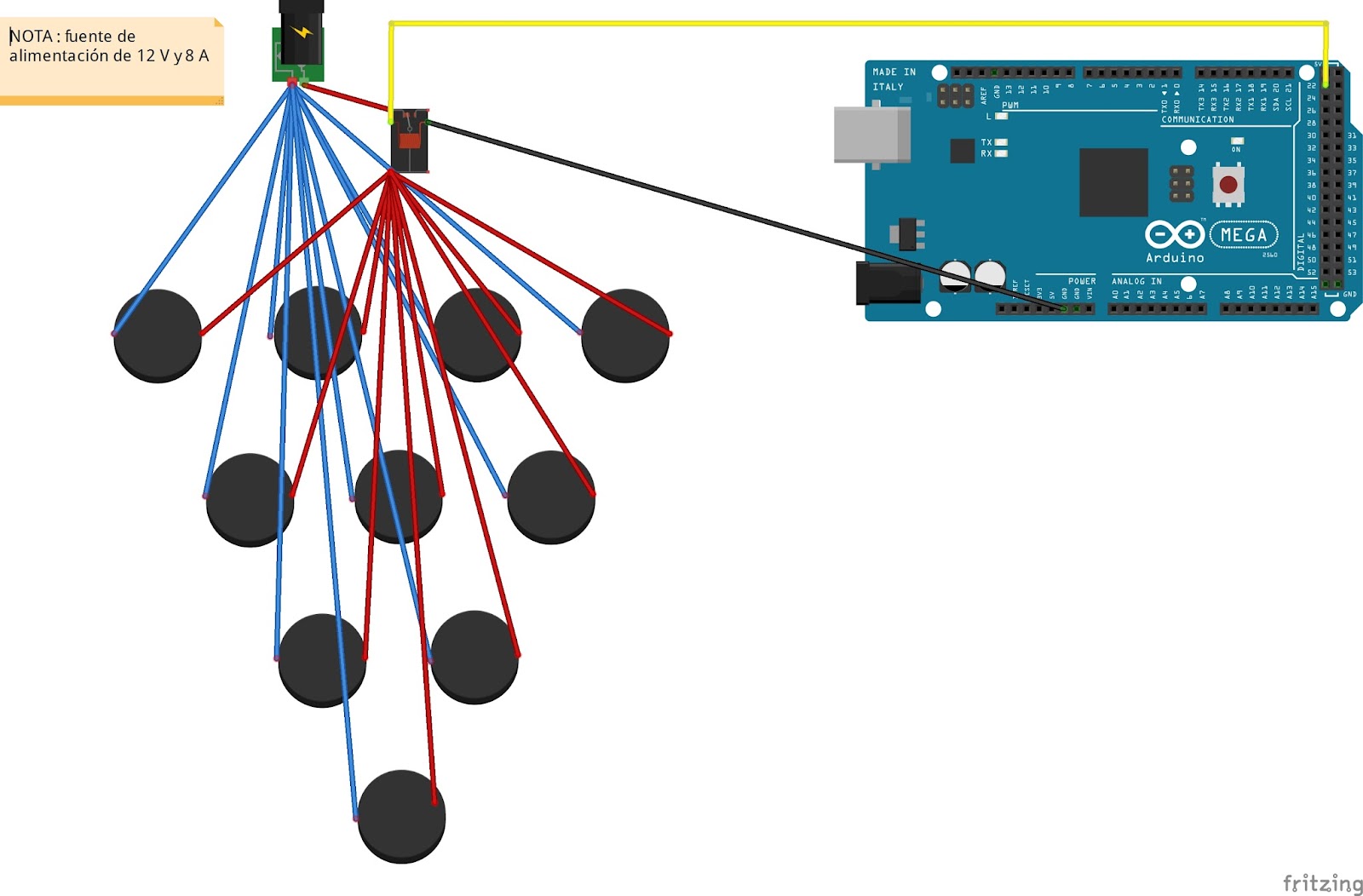

Esquema de electroimanes:
Esquema de LDR:

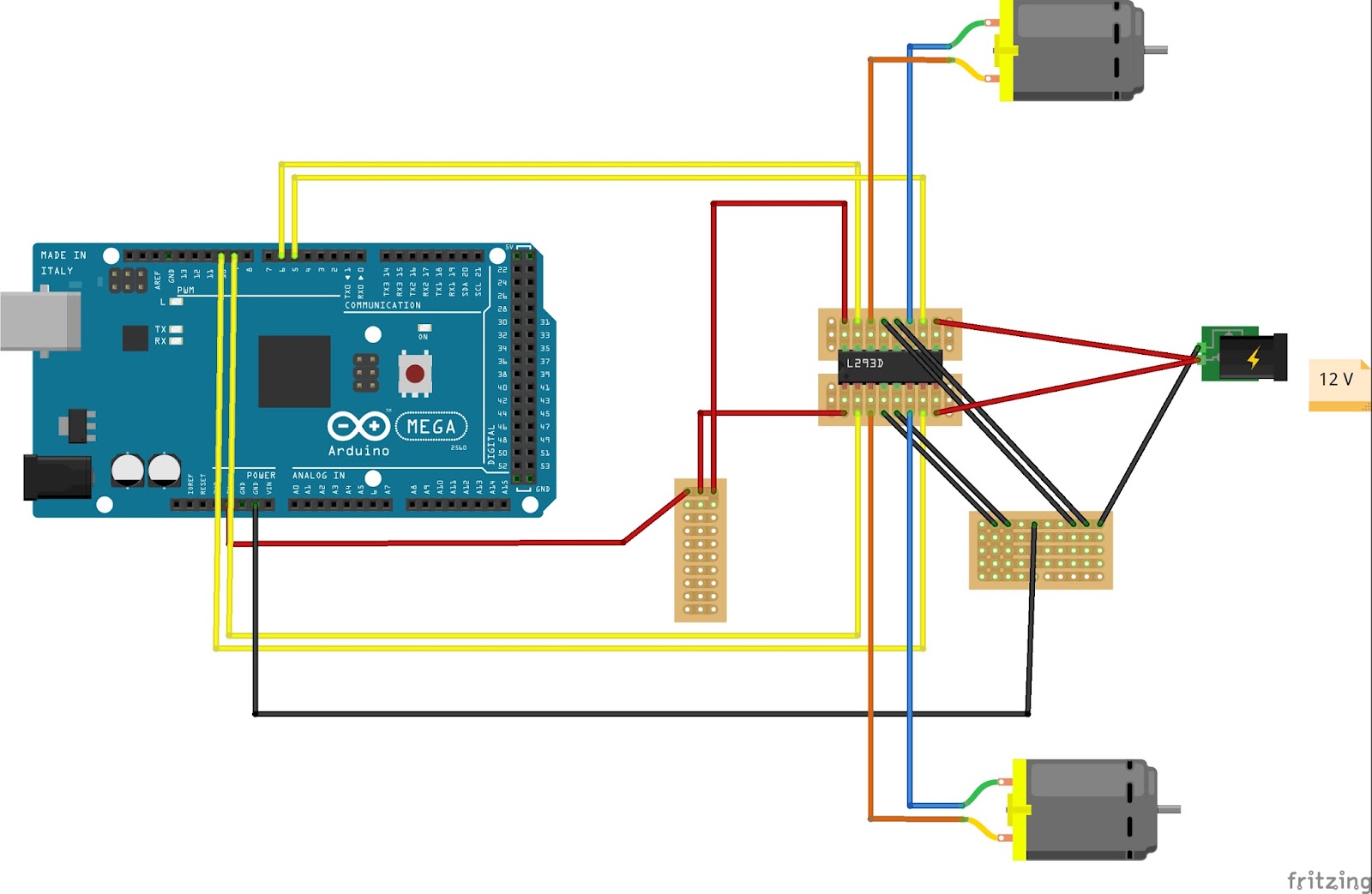

Esquema de los motores:
Esquema de los LEDs que recrean los bolos:
5. Código
Código en .ino = https://www.dropbox.com/s/pgtzfbn85oow9nn/CodigoDefinitivo.ino?dl=0
6. Demostración en vídeo.
http://www.dailymotion.com/video/x2nhgm2_presentacion-proyecto-arduino-bolera_tech
