Mini Basket

Objetivos

Construir un estadio para jugar partidas de “mini baloncesto”, con una canasta y una pantalla que muestre un menú inicial y lo que va pasando en una partida (cuenta atrás y puntuación). Nos hemos basado en las típicas máquinas de mini baloncesto de las boleras.

Materiales Utilizados

  • Protoboard.
  • Placa Arduino.
  • Pantalla LCD.
  • Sensor HC – SR04.
  • Altavoz (passive buzzer).
  • Pulsador.
  • Potenciómetro.
  • 2 LED.
  • 5 resistencias.
  • Cables jumpers.

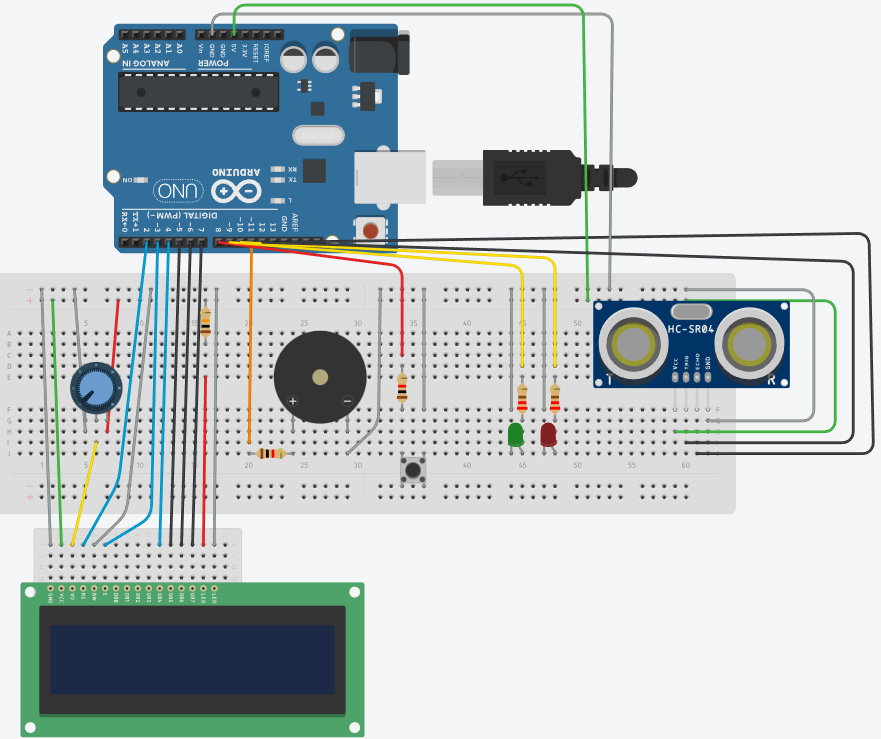

Circuito (Tinkercad)

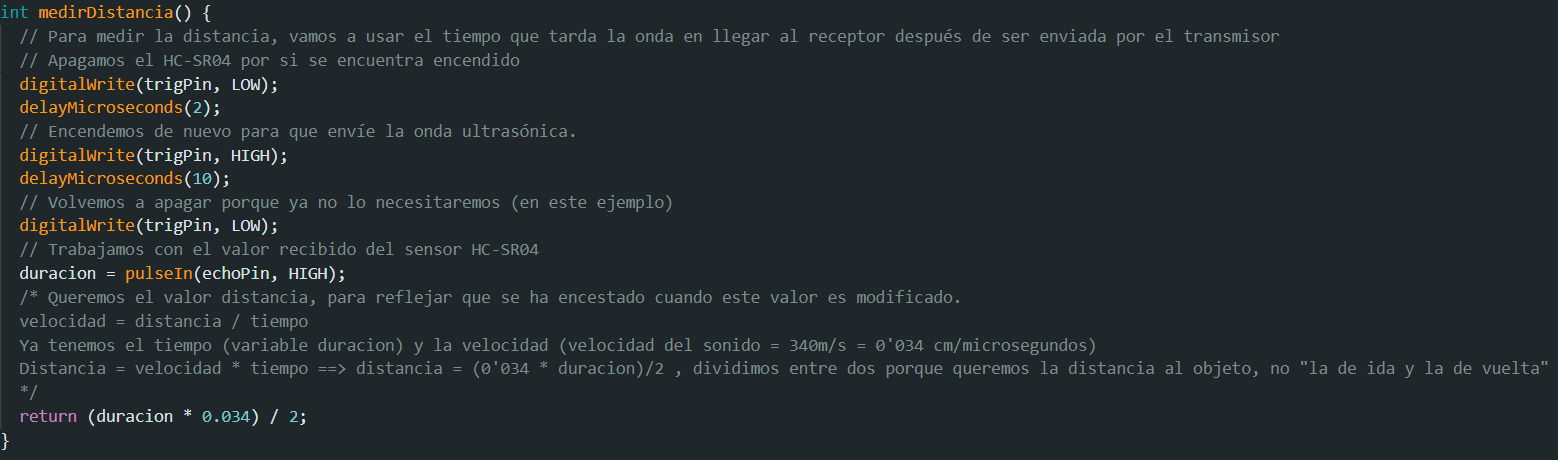

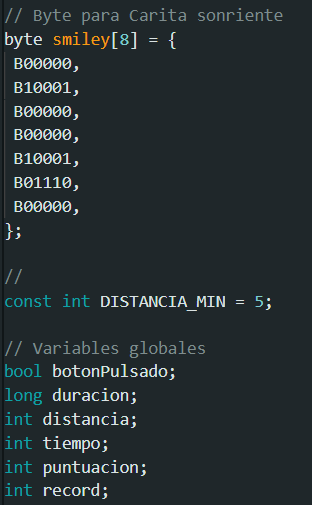

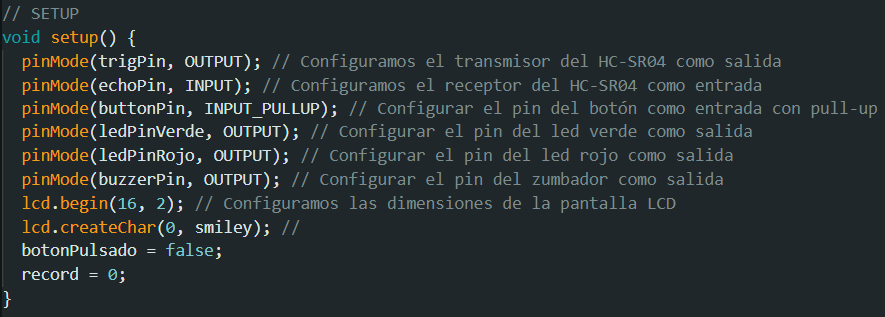

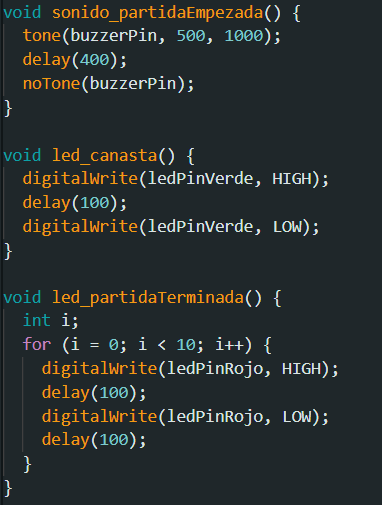

Código

Problemas que hemos tenido y soluciones

  • Problema: Delay de 1 segundo cuando la partida está en marcha da problemas para detectar si se mete canasta.
  • Solución: En nuestro estadio, bloquear la bola cuando es encestada para que dé tiempo a detectarla.

Reparto de tareas

  • Dani: código.
  • Carlos: montaje del circuito y montaje del estadio.
  • Adri: montaje del circuito y montaje del estadio.

En total, hemos empleado +20 horas y en general nos hemos ayudado entre los 3 en todos los aspectos del proyecto.

Vídeo del sistema funcionando – Empezando partida

https://drive.google.com/file/d/16mnegD2iV_yEWIWgm_QLd6M0ZzZvuuDW/view?resourcekey

Vídeo del sistema funcionando – Partida en marcha

https://drive.google.com/file/d/1d1Hx81sZLJfTqrxV3kA8K_IMpZ6A1eDq/view?resourcekey
