Timer-Robot SEyTR_GII_Mostoles_Grupo8


Timer-Robot


Grupo 8
Alumnos:

Daniela
Ortiz Monasterio Antillón

Edgar
Javier Guerra Herver

Marco
Antonio Arellano Miranda

Fecha de
elaboración : 5 de abril 2017

Objetivo


El principal objetivo del proyecto es realizar un despertador móvil para
garantizar que las personas logren despertarse al sonar la alarma.





Introducción





¿Sabías qué…






la mayoría de las personas tardan alrededor de 15 minutos para levantarse
de la cama para comenzar con sus actividades diarias?  Este problema es muy común como si estuviera
en el ADN;  éste no se presenta solamente porque te acostaste más tarde de lo
normal, sino que dormir es muy agradable y especialmente en los días más fríos del año.
Para facilitar este problema la mayoría de la gente fija su melodía o canción
favorita para levantarte con una sonrisa cada mañana. Pero, ¿crees que por
poner tú canción favorita para que suene todas las mañanas y te despierte
garantizará despertarte? ¡Al contrario! Sólo ocasionará que esa canción se
convierta en la canción más odiada. Otro caso que es muy común es el típico
truco de posponer la alarma; esta función de posponer el despertador de 5 en 5 en
donde cada intervalo va acompañado de un sueño más profundo ha llegado el punto
en el que programas tu alarma calculando que la vas a posponer.







Te presentamos la solución…




Para esta problemática tan común pensamos diseñar un dispositivo simple e
innovador que nos permitiera combatir con esta problemática y se nos ocurrió
diseñar un despertador móvil. Te
preguntarás un despertador móvil? La respuesta es: sí. Imagínate un
despertador en el que la única opción es alcanzarlo para poder apagarlo, de
otro modo el despertador seguirá sonando
y dando vueltas por todo tu cuarto con un tono horrible provocando en
algún punto tener el sentimiento de querer arrojarlo por tu ventana para
poder callarlo.





Conocimientos requeridos





Para la elaboración de este proyecto, se requirió la herramienta de Arduino
UNO que es una placa  programable, la
cual es capaz de interpretar señales digitales y analógicas para desarrollar
aplicaciones automatizadas básicas. También, requerimos conocimientos básicos de
electrónica para realizar las conexiones específicas para lograr el correcto
funcionamiento de los componentes utilizados.








Materiales:


  • Arduino UNO
  • Módulo de tiempo real RTC
  • Pantalla LCD
  • 2 motores C.D.
  • 1 sensor de distancia
  • 1 Puente H
  • 1 potenciómetro de 1K
  • 2 pushbutton
  • 2 resistencias de 1K
  • 2 llantas
  • Pila de 7V







Desarrollo


La primer etapa de nuestro proyecto consistió en la conexión hardware de nuestro
sistema; para esto, dividimos el sistema en dos etapas como mencionaremos a
continuación:



  •  Primera etapa:

    • La primer etapa consiste en el

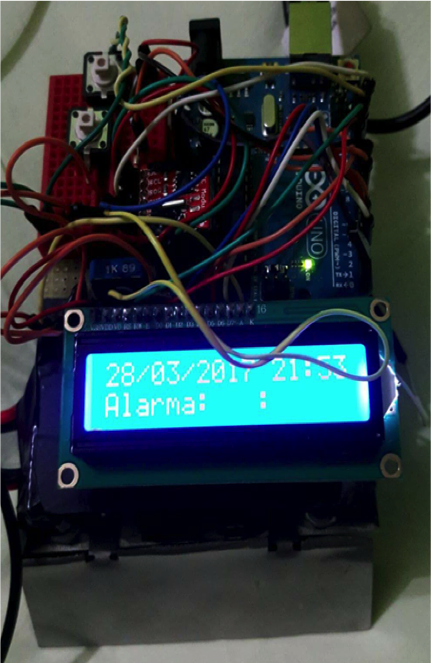

      funcionamiento de la alarma, en la cual conectamos la pantalla LCD al arduino y
      realizamos impresiones de prueba para ajustar el contraste de la pantalla, así
      como podemos observar en el diagrama1.


    Diagrama 1.


    • Para ingresar la hora y minutos de la
      alarma decidimos utilizar push buttons para cada uno respectivamente como
      podemos observar en el diagrama 3.



    • Diagrama 3
      Diagrama 3
    •

      Finalmente, conectamos la bocina de 8 ohms
      al circuito para realizar un  tono de
      salida cuando la alarma esté activada.




    Diagrama 4



  • Segunda etapa:
    •

      En esta etapa nos enfocamos al diseño del chasis y en la etapa de potencia para accionar los motores. La etapa consiste en un simple L293d (puente H), el cual nos permitirá controlar el sentido de giro de los motores. El giro de los motores será determinada por la distancia sensada.

      Diagrama 5.

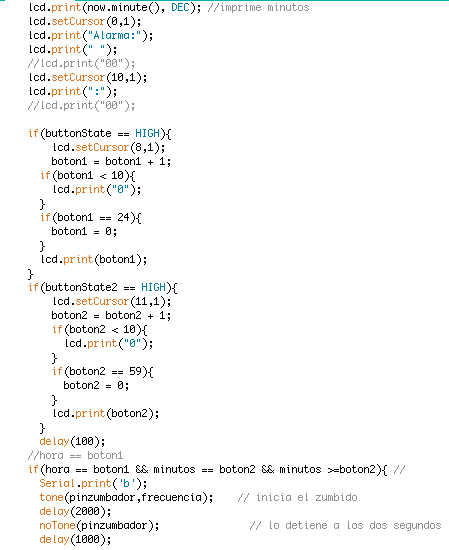

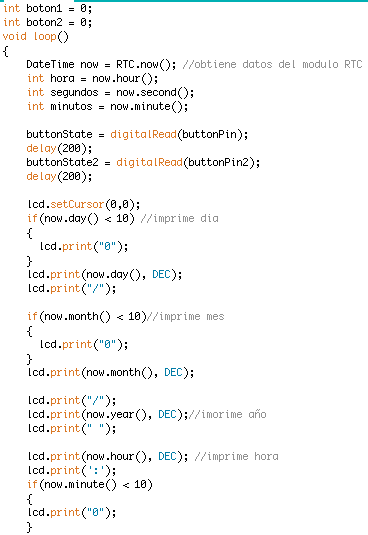

  • Código:


  •  Vídeo:
    •
  •  Referencias:
    • http://www.eldefinido.cl/actualidad/plazapublica/606/No_me_puedo_levantar/
    • http://www.howtowakeupearly.com/
    • http://www.muyinteresante.es/salud/articulo/el-gen-del-qmal-despertarq
  • Anexos:

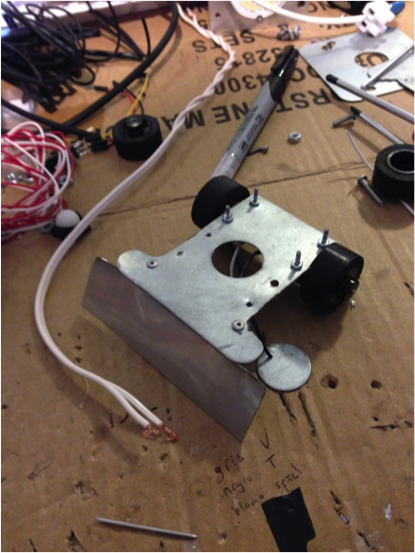

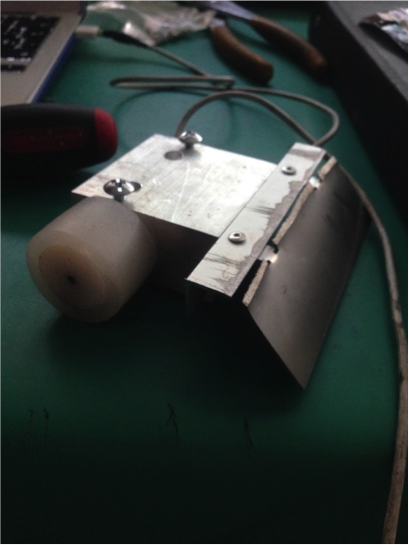

    • Elaboración del chasis

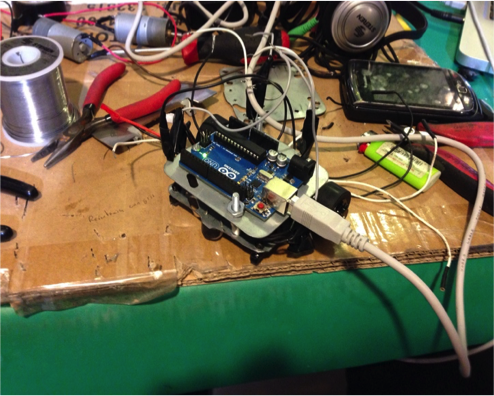

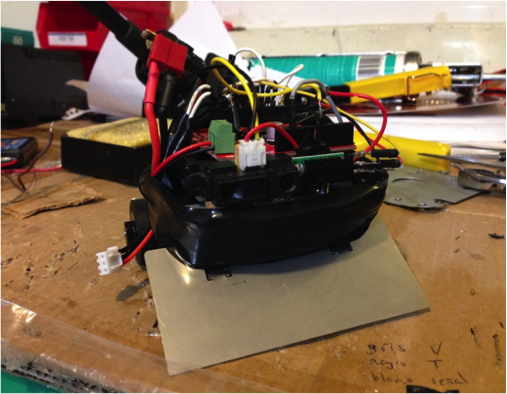

    • Prueba de la etapa de potencia junto con motores

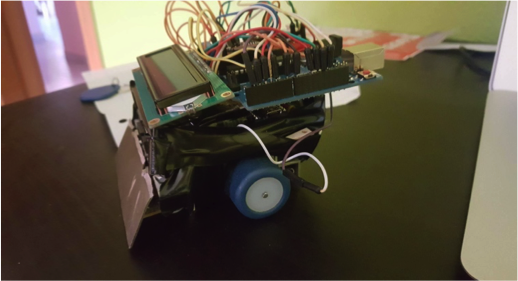

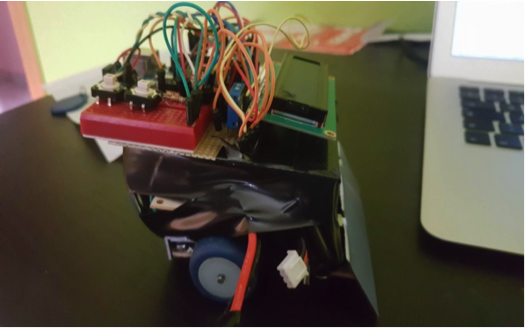

    • Inclusión del sistema de la alarma a la parte mecánica
